本實用新型涉及除塵裝置技術領域，具體為一種鋰電池91香蕉在线视频極片除塵裝置。

背景技術：

鋰電池大致可分為兩類：鋰金屬電池和鋰離子電池。鋰離子電池不含有金屬態的鋰，並且是可以充電的。可充電電池的第五代產品鋰金屬電池在1996年誕生，其安全性、比容量、自放電率和性能價格比均優於鋰離子電池。由於其自身的高技術要求限製，現在隻有少數幾個國家的公司在生產這種鋰金屬電池，一般在鋰電池的生產製作中，需要用到極片。

現有的鋰離子極片分切過程中，極片表麵易產生粉塵、銅屑、鋁屑等異物，降低了鋰離子電池極片表麵的潔淨度，製造電池成本高，為了能夠提高鋰電池極片表麵的清潔程度，因此需要一種鋰電池91香蕉在线视频極片除塵裝置對上述問題做出改善。

技術實現要素：

本實用新型的目的在於提供一種鋰電池91香蕉在线视频極片除塵裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種鋰電池91香蕉在线视频極片除塵裝置，包括除塵箱，所述除塵箱的下側固定設置有安裝底座，所述除塵箱的上側中間處固定設置有第一吸塵盒，所述第一吸塵盒的上側中間處固定設置有第一吸塵管道，所述除塵箱的下側中間處固定設置有第二吸塵盒，所述第二吸塵盒的下側中間處固定設置有第二吸塵管道，所述除塵箱的右側固定設置有工作箱，所述除塵箱的左側正麵的上側固定設置有第一可調節軸承，所述除塵箱的左側正麵位於第一可調節軸承的下側固定設置有第二可調節軸承，所述除塵箱的左側正麵位於第一可調節軸承和第二可調節軸承之間開設有觀察缺口，所述工作箱的上側固定設置有驅動電機，所述驅動電機的右側中間處設置有電機主軸，所述電機主軸的右側固定設置有第一皮帶輪，所述工作箱的內部與除塵箱的連接處設置有固定支撐板，所述固定支撐板的正麵右側設置有第一轉軸，所述第一轉軸的右側固定設置有第二皮帶輪，所述第一轉軸位於第二皮帶輪的左側固定設置有第三皮帶輪，所述固定支撐板位於第一轉軸的下側固定設置有第二轉軸，所述第二轉軸的右側固定設置有第四皮帶輪，所述第二轉軸位於第四皮帶輪的左側固定設置有第五皮帶輪，所述除塵箱的內部通過第一可調節軸承連接有第一除塵毛刷，所述除塵箱的內部通過第二可調節軸承連接有第二除塵毛刷，所述第一除塵毛刷通過第一固定軸與第一可調節軸承連接，所述第二除塵毛刷通過第二固定軸與第二可調節軸承連接，所述第一固定軸的右側固定設置有第六皮帶輪，所述第二固定軸的右側固定設置有第七皮帶輪，所述第一除塵毛刷與第二除塵毛刷的上側固定設置有輸送板。

優選的，所述輸送板通過固定螺釘與除塵箱連接。

優選的，所述第一可調節軸承和第二可調節軸承均左右對稱設置。

優選的，所述驅動電機采用ye2-315s-4b3規格型號。

優選的，所述第一皮帶輪通過長驅動皮帶與第四皮帶輪套接，並且長驅動皮帶的外壁與第二皮帶輪相切連接。

優選的，所述第三皮帶輪與第六皮帶輪、第五皮帶輪與第七皮帶輪均通過短驅動皮帶套接。

優選的，所述第一除塵毛刷與第二除塵毛刷呈圓柱體結構設置。

與現有技術相比，本實用新型的有益效果是：

1、本實用新型中，通過設置的該裝置能夠對極片表麵產生的粉塵、銅屑、鋁屑等異物，進行清理，能夠提高鋰離子電池極片表麵的潔淨度和降低製造電池成本高，大大提高鋰電池極片表麵的清潔程度和清潔的效率。

附圖說明

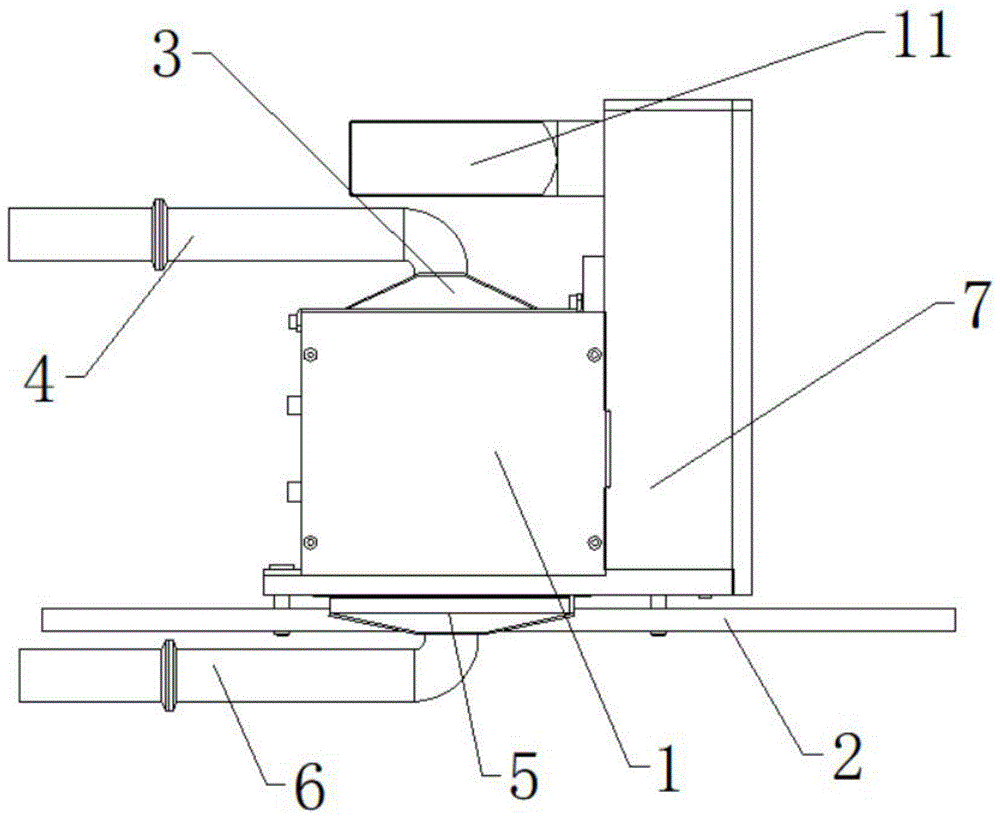

圖1為本實用新型整體主視圖；

圖2為本實用新型整體左側視圖；

圖3為本實用新型整體結構圖；

圖4為本實用新型整體右側視結構圖。

圖中：1-除塵箱、2-安裝底座、3-第一吸塵盒、4-第一吸塵管道、5-第二吸塵盒、6-第二吸塵管道、7-工作箱、8-第一可調節軸承、9-第二可調節軸承、10-觀察缺口、11-驅動電機、12-電機主軸、13-第一皮帶輪、14-固定支撐板、15-第一轉軸、16-第二皮帶輪、17-第三皮帶輪、18-第二轉軸、19-第四皮帶輪、20-第五皮帶輪、21-第一除塵毛刷、22-第二除塵毛刷、23-第一固定軸、24-第二固定軸、25-第六皮帶輪、26-第七皮帶輪、27-輸送板。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例,基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-4，本實用新型提供一種技術方案：

一種鋰電池91香蕉在线视频極片除塵裝置，包括除塵箱1，除塵箱1的下側固定設置有安裝底座2，除塵箱1的上側中間處固定設置有第一吸塵盒3，第一吸塵盒3的上側中間處固定設置有第一吸塵管道4，除塵箱1的下側中間處固定設置有第二吸塵盒5，第二吸塵盒5的下側中間處固定設置有第二吸塵管道6，除塵箱1的右側固定設置有工作箱7，除塵箱1的左側正麵的上側固定設置有第一可調節軸承8，除塵箱1的左側正麵位於第一可調節軸承8的下側固定設置有第二可調節軸承9，除塵箱1的左側正麵位於第一可調節軸承8和第二可調節軸承9之間開設有觀察缺口10，工作箱7的上側固定設置有驅動電機11，驅動電機11的右側中間處設置有電機主軸12，電機主軸12的右側固定設置有第一皮帶輪13，工作箱7的內部與除塵箱1的連接處設置有固定支撐板14，固定支撐板14的正麵右側設置有第一轉軸15，第一轉軸15的右側固定設置有第二皮帶輪16，第一轉軸15位於第二皮帶輪16的左側固定設置有第三皮帶輪17，固定支撐板14位於第一轉軸15的下側固定設置有第二轉軸18，第二轉軸18的右側固定設置有第四皮帶輪19，第二轉軸18位於第四皮帶輪19的左側固定設置有第五皮帶輪20，除塵箱1的內部通過第一可調節軸承8連接有第一除塵毛刷21，除塵箱1的內部通過第二可調節軸承9連接有第二除塵毛刷22，第一除塵毛刷21通過第一固定軸23與第一可調節軸承8連接，第二除塵毛刷22通過第二固定軸24與第二可調節軸承9連接，第一固定軸23的右側固定設置有第六皮帶輪25，第二固定軸24的右側固定設置有第七皮帶輪26，第一除塵毛刷21與第二除塵毛刷22的上側固定設置有輸送板27，通過設置的該裝置能夠對極片表麵產生的粉塵、銅屑、鋁屑等異物，進行清理，能夠提高鋰離子電池極片表麵的潔淨度和降低製造電池成本高，大大提高鋰電池極片表麵的清潔程度和清潔的效率。

本實用新型工作流程：使用時，通過第一吸塵管道4和第二吸塵管道6連接外部吸塵裝置，通過第一可調節軸承8和第二可調節軸承9對第一除塵毛刷21和第二除塵毛刷22進行位置調節，通過觀察缺口10進行觀察，通過驅動電機12帶動第一皮帶輪13轉動，第一皮帶輪13通過長驅動皮帶帶動第二皮帶輪16和第四皮帶輪19進行轉動，第三皮帶輪17和第五皮帶輪20在第二皮帶輪16和第四皮帶輪19的作用下進行轉動，第三皮帶輪17和第五皮帶輪20通過短驅動皮帶分別別帶動第六皮帶輪25和第七皮帶輪26轉動，鋰電池極片在輸送版27上通過，通過第六皮帶輪25和第七皮帶輪26轉動帶動第一固定軸23和第二固定軸24進行轉動，第一除塵毛刷21和第二除塵毛刷22轉動進行除塵，通過第一吸塵管道4和第二吸塵管道6連接外部吸塵裝置進行收集，通過設置的該裝置能夠對極片表麵產生的粉塵、銅屑、鋁屑等異物，進行清理，能夠提高鋰離子電池極片表麵的潔淨度和降低製造電池成本高，大大提高鋰電池極片表麵的清潔程度和清潔的效率。

盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種鋰電池91香蕉在线视频極片除塵裝置，包括除塵箱(1)，其特征在於：所述除塵箱(1)的下側固定設置有安裝底座(2)，所述除塵箱(1)的上側中間處固定設置有第一吸塵盒(3)，所述第一吸塵盒(3)的上側中間處固定設置有第一吸塵管道(4)，所述除塵箱(1)的下側中間處固定設置有第二吸塵盒(5)，所述第二吸塵盒(5)的下側中間處固定設置有第二吸塵管道(6)，所述除塵箱(1)的右側固定設置有工作箱(7)，所述除塵箱(1)的左側正麵的上側固定設置有第一可調節軸承(8)，所述除塵箱(1)的左側正麵位於第一可調節軸承(8)的下側固定設置有第二可調節軸承(9)，所述除塵箱(1)的左側正麵位於第一可調節軸承(8)和第二可調節軸承(9)之間開設有觀察缺口(10)，所述工作箱(7)的上側固定設置有驅動電機(11)，所述驅動電機(11)的右側中間處設置有電機主軸(12)，所述電機主軸(12)的右側固定設置有第一皮帶輪(13)，所述工作箱(7)的內部與除塵箱(1)的連接處設置有固定支撐板(14)，所述固定支撐板(14)的正麵右側設置有第一轉軸(15)，所述第一轉軸(15)的右側固定設置有第二皮帶輪(16)，所述第一轉軸(15)位於第二皮帶輪(16)的左側固定設置有第三皮帶輪(17)，所述固定支撐板(14)位於第一轉軸(15)的下側固定設置有第二轉軸(18)，所述第二轉軸(18)的右側固定設置有第四皮帶輪(19)，所述第二轉軸(18)位於第四皮帶輪(19)的左側固定設置有第五皮帶輪(20)，所述除塵箱(1)的內部通過第一可調節軸承(8)連接有第一除塵毛刷(21)，所述除塵箱(1)的內部通過第二可調節軸承(9)連接有第二除塵毛刷(22)，所述第一除塵毛刷(21)通過第一固定軸(23)與第一可調節軸承(8)連接，所述第二除塵毛刷(22)通過第二固定軸(24)與第二可調節軸承(9)連接，所述第一固定軸(23)的右側固定設置有第六皮帶輪(25)，所述第二固定軸(24)的右側固定設置有第七皮帶輪(26)，所述第一除塵毛刷(21)與第二除塵毛刷(22)的上側固定設置有輸送板(27)。

2.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述輸送板(27)通過固定螺釘與除塵箱(1)連接。

3.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述第一可調節軸承(8)和第二可調節軸承(9)均左右對稱設置。

4.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述驅動電機(11)采用ye2-315s-4b3規格型號。

5.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述第一皮帶輪(13)通過長驅動皮帶與第四皮帶輪(19)套接，並且長驅動皮帶的外壁與第二皮帶輪(16)相切連接。

6.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述第三皮帶輪(17)與第六皮帶輪(25)、第五皮帶輪(20)與第七皮帶輪(26)均通過短驅動皮帶套接。

7.根據權利要求1所述的一種鋰電池91香蕉在线视频極片除塵裝置，其特征在於：所述第一除塵毛刷(21)與第二除塵毛刷(22)呈圓柱體結構設置。

技術總結

本實用新型涉及除塵裝置技術領域，尤其為一種鋰電池91香蕉在线视频極片除塵裝置，包括除塵箱，所述第一吸塵盒的上側中間處固定設置有第一吸塵管道，所述第二吸塵盒的下側中間處固定設置有第二吸塵管道，所述除塵箱的右側固定設置有工作箱，所述固定支撐板位於第一轉軸下側固定設置有第二轉軸，所述第一除塵毛刷通過第一固定軸與第一可調節軸承連接，所述第二除塵毛刷通過第二固定軸與第二可調節軸承，所述第一除塵毛刷與第二除塵毛刷的上側固定設置有輸送板，通過設置的該裝置能夠對極片表麵產生的粉塵、銅屑、鋁屑等異物，進行清理，能夠提高鋰離子電池極片表麵的潔淨度和降低製造電池成本高，大大提高鋰電池極片表麵的清潔程度和清潔的效率。
