本實用新型涉及鋰電池應用技術領域，具體為一種鋰電池極片91香蕉在线视频。

背景技術：

鋰電池是一類由鋰金屬或鋰合金為負極大香蕉三级电影、使用非水電解質溶液的電池，由於鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高，所以，鋰電池長期沒有得到應用，隨著科學技術的發展，現在鋰電池已經成為了主流。鋰電池大致可分為兩類：鋰金屬電池和鋰離子電池。鋰離子電池不含有金屬態的鋰，並且是可以充電的，可充電電池的第五代產品鋰金屬電池在1996年誕生，其安全性、比容量、自放電率和性能價格比均優於鋰離子電池。由於其自身的高技術要求限製，現在隻有少數幾個國家的公司在生產這種鋰金屬電池。極片簡單來說就是電池的核心，電極，一個正的一個負的，這樣才用電，機耳是要由電極引出的部分，通過機耳與其他的連接才能通電。

現有的鋰電池極片分切裝置其在使用時的適應性有待提升，例如其結構相對固定，對極片分切後無法進行打磨適應，並且現有的分切裝置生產過程中缺乏一定的幹燥構件，產生潮濕後易造成使用安全隱患，此外針對於其分切過程中產生的灰塵及粉塵，去除效果較差，推廣價值有待進一步提高。為此，91香蕉短视频提出一種鋰電池極片全自動91香蕉在线视频。

技術實現要素：

本實用新型的目的在於提供一種鋰電池極片91香蕉在线视频以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鋰電池極片91香蕉在线视频，包括粉磁放料結構、接料平台、前調節輥、牽引輥、下刀軸、上刀軸、下角度輥、上角度輥、上軸收料輪和下軸收料輪，所述粉磁放料結構安裝在91香蕉在线视频本體的前端，所述91香蕉在线视频本體的一側安裝有接料平台，接料平台上安裝有前調節輥，前調節輥上安裝有前壓力傳感器，接料平台上安裝有牽引輥，91香蕉在线视频本體上安裝有下刀軸和上刀軸，下刀軸和上刀軸上安裝有下壓力傳感器和上壓力傳感器，91香蕉在线视频本體上安裝有下角度輥和上角度輥，下角度輥和上角度輥上安裝有下滾刷和上滾刷，91香蕉在线视频本體上安裝有上軸收料輪和下軸收料輪，上軸收料輪和下軸收料輪。

優選的，所述91香蕉在线视频本體上安裝有邊料輥。

優選的，所述91香蕉在线视频本體上安裝有粉磁。

優選的，所述上軸收料輪和下軸收料輪上安裝有上軸壓輪和下軸壓輪。

與現有技術相比，本實用新型的有益效果是：

1、一種鋰電池極片91香蕉在线视频轉移車上料到放卷軸手動啟動刀具通過張力機構手動將極片送至刀具預分切將預分切的極片穿過極片吸塵係統將收卷套放置滑差軸上將穿至滑差軸的極片用膠帶固定在收卷套上設定需要的極片張力將極片糾偏係統轉換至自動狀態按係統啟動按鈕設備自動分切並成卷收集。

2、一種鋰電池極片91香蕉在线视频采用2根3英寸滑差軸上、下收卷，收卷張力正負極片分別設定，有觸摸屏觸摸按鈕方便操作；壓輪壓緊收卷極片，配備配重塊，保證收卷時不鼓邊。

附圖說明

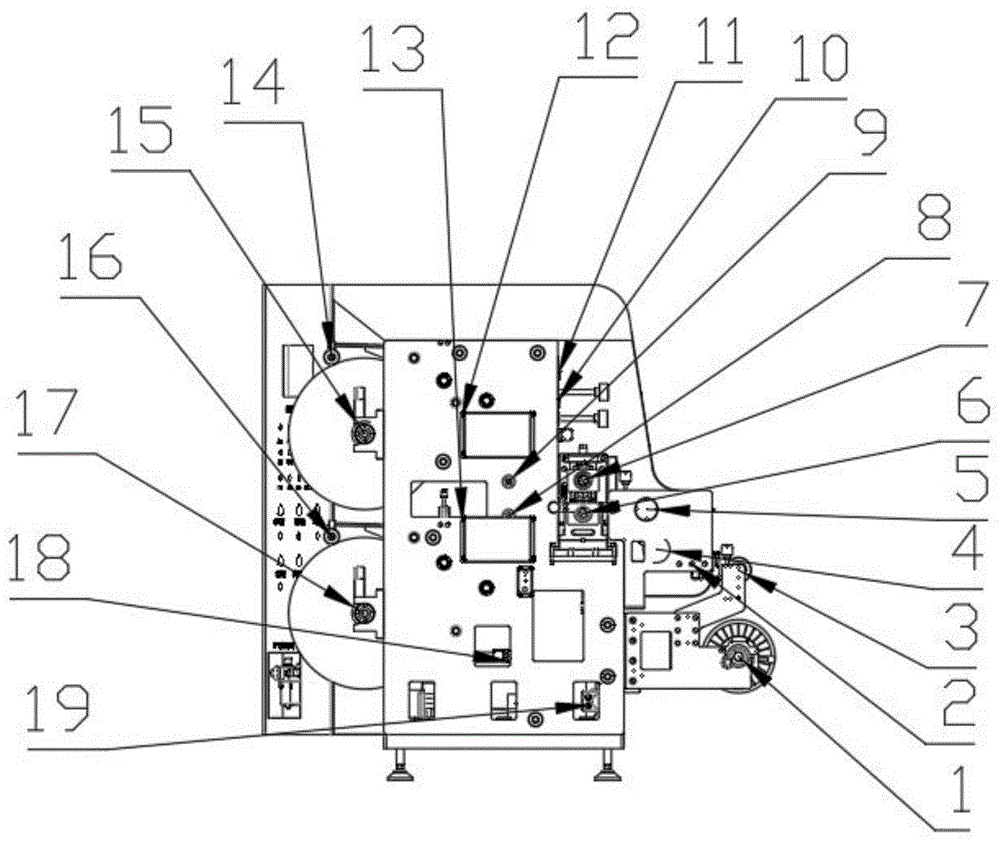

圖1為本實用新型的側視圖；

圖中：1、粉磁放料結構；2、接料平台；3、前調節輥；4、前壓力傳感器；5、牽引輥；6、下刀軸；7、上刀軸；8、上壓力傳感器；9、下壓力傳感器；10、下角度輥；11、上角度輥；12、上滾刷；13、下滾刷；14、上軸壓輪；15、上軸收料輪；16、下軸壓輪；17、下軸收料輪；18、邊料輥；19、粉磁。

具體實施方式

下麵將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

在本發明的描述中，需要說明的是，術語“上”、“下”、“內”、“外”“前端”、“後端”、“兩端”、“一端”、“另一端”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限製。此外，術語“第一”、“第二”僅用於描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

請參閱圖1，本實用新型提供的一種實施例：一種鋰電池極片91香蕉在线视频，包括粉磁放料結構1、接料平台2、前調節輥3、牽引輥5、下刀軸6、上刀軸7、下角度輥10、上角度輥11、上軸收料輪15和下軸收料輪17，所述粉磁放料結構1安裝在91香蕉在线视频本體的前端，所述91香蕉在线视频本體的一側安裝有接料平台2，接料平台2上安裝有前調節輥3，前調節輥3上安裝有前壓力傳感器4，接料平台2上安裝有牽引輥5，91香蕉在线视频本體上安裝有下刀軸6和上刀軸7，下刀軸6和上刀軸7上安裝有下壓力傳感器9和上壓力傳感器8，91香蕉在线视频本體上安裝有下角度輥10和上角度輥11，下角度輥10和上角度輥11上安裝有下滾刷13和上滾刷12，91香蕉在线视频本體上安裝有上軸收料輪15和下軸收料輪17，上軸收料輪15和下軸收料輪17。

優選的，所述91香蕉在线视频本體上安裝有邊料輥18。

優選的，所述91香蕉在线视频本體上安裝有粉磁19。

優選的，所述上軸收料輪15和下軸收料輪17上安裝有上軸壓輪14和下軸壓輪16。

工作原理：通過磁粉製動器和全自動張力控製器恒張力放卷，采用全自動張力控製器實現全自動閉環張力控製極片放卷張力，上下刀各有伺服電機驅動刀軸進行分切，刀組驅動和過輥加裝編碼器進行實時校驗，實現精確分切；收卷由大功率電機控製，收卷張力設正負極片分切模式，正負極張力曲線數值可調，保證由於極片大香蕉三级电影不同重量不同所需張力；保證收卷整齊一致，有光電感應控製收卷直徑極限，手動接帶有接帶平台，設備適用於塗布或輥壓後正、負極極片分切。

對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限製性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限製所涉及的權利要求。

技術特征：

1.一種鋰電池極片91香蕉在线视频，包括粉磁放料結構(1)、接料平台(2)、前調節輥(3)、牽引輥(5)、下刀軸(6)、上刀軸(7)、下角度輥(10)、上角度輥(11)、上軸收料輪(15)和下軸收料輪(17)，其特征在於：所述粉磁放料結構(1)安裝在91香蕉在线视频本體的前端，所述91香蕉在线视频本體的一側安裝有接料平台(2)，接料平台(2)上安裝有前調節輥(3)，前調節輥(3)上安裝有前壓力傳感器(4)，接料平台(2)上安裝有牽引輥(5)，91香蕉在线视频本體上安裝有下刀軸(6)和上刀軸(7)，下刀軸(6)和上刀軸(7)上安裝有下壓力傳感器(9)和上壓力傳感器(8)，91香蕉在线视频本體上安裝有下角度輥(10)和上角度輥(11)，下角度輥(10)和上角度輥(11)上安裝有下滾刷(13)和上滾刷(12)，91香蕉在线视频本體上安裝有上軸收料輪(15)和下軸收料輪(17)，上軸收料輪(15)和下軸收料輪(17)。

2.根據權利要求1所述的一種鋰電池極片91香蕉在线视频，其特征在於：所述91香蕉在线视频本體上安裝有邊料輥(18)。

3.根據權利要求1所述的一種鋰電池極片91香蕉在线视频，其特征在於：所述91香蕉在线视频本體上安裝有粉磁(19)。

4.根據權利要求1所述的一種鋰電池極片91香蕉在线视频，其特征在於：所述上軸收料輪(15)和下軸收料輪(17)上安裝有上軸壓輪(14)和下軸壓輪(16)。

技術總結

本實用新型公開了一種鋰電池極片91香蕉在线视频，包括粉磁放料結構、接料平台、前調節輥、牽引輥、下角度輥、上角度輥、上軸收料輪和下軸收料輪，所述粉磁放料結構安裝在91香蕉在线视频本體的前端，所述91香蕉在线视频本體的一側安裝有接料平台，接料平台上安裝有前調節輥，前調節輥上安裝有前壓力傳感器，接料平台上安裝有牽引輥，91香蕉在线视频本體上安裝有下刀軸和上刀軸，下刀軸和上刀軸上安裝有下壓力傳感器和上壓力傳感器，91香蕉在线视频本體上安裝有下角度輥和上角度輥，下角度輥和上角度輥上安裝有下滾刷和上滾刷。本實用新型收卷張力正負極片分別設定，有觸摸屏觸摸按鈕方便操作；壓輪壓緊收卷極片，配備配重塊，保證收卷時不鼓邊。

技術研發人員：鄒占湘;蘇園園;鄒正湘

受保護的技術使用者：東莞市川米智能科技有限公司

技術研發日：2019.12.16

技術公布日：2020.11.10
