技術領域

本發明涉及一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，屬於電容器技術領域。

背景技術：

金屬化薄膜在真空鍍膜機中完成鍍膜後，形成麵積和體積均較大的原料膜，原料膜必須經過薄膜91香蕉在线视频將其分切成若幹個金屬化薄膜條，金屬化薄膜條再收卷製成符合標準的金屬化薄膜卷。

金屬化薄膜91香蕉在线视频由放卷機構、切割機構、收卷機構、各功能輥組成。其工作原理為：從放卷機構放出的原料膜，經張力檢測輥，賦能輥進入切割機構，原料膜經分切後形成若幹個金屬化薄膜條，金屬化薄膜條由收卷機構分別收卷成符合標準的金屬化薄膜卷。

現有金屬化薄膜91香蕉在线视频主要使用金屬輥與金屬化薄膜條中的絕緣層接觸，再利用接地線將金屬化薄膜條上大部分的靜電消除。但是，由於金屬輥隻與金屬化薄膜條中的絕緣層接觸，金屬化薄膜條中導電層由於沒有專門的靜電消除裝置，金屬化薄膜條中導電層仍然會殘留部分靜電。如果再利用帶接地線的金屬輥消除金屬化薄膜條中導電層的靜電，由於金屬化薄膜條中的導電層為鍍鋁層或鍍錫層，金屬化薄膜條中的導電層與金屬輥接觸時，金屬化薄膜條中的導電層與金屬輥的輥身摩擦，若金屬輥選擇成本較低的普通傳動輥，普通傳動輥表麵粗糙度大，易損傷金屬化薄膜條中的導電層，造成產品質量下降；若選用表麵粗糙度非常小的鏡麵輥，雖然不會造成金屬化薄膜條中的導電層被劃傷，但是鏡麵輥製作成本非常高，並且其維護保養成本高，不利於市場競爭。

技術實現要素：

本發明針對現有技術存在的不足，提供了一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，具體技術方案如下：

一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，用來將原料膜分切成若幹個金屬化薄膜條，金屬化薄膜條包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频包括放卷輥、過渡輥、張力調節輥、引導輥、賦能輥組、切割機構、靜電消除輥、定速輥、收卷輥，所述靜電消除輥與金屬化薄膜條的絕緣層接觸，靜電消除輥的外部設置有第一接地線，第一接地線與靜電消除輥的輥軸電氣連接，所述靜電消除輥和定速輥之間設置有磁輥，磁輥與金屬化薄膜條的絕緣層接觸，金屬化薄膜條的上方設置有薄膜條和導電板，薄膜條的下端與金屬化薄膜條的導電層接觸，薄膜條的上端與導電板的首端電氣連接，導電板的外部設置有第二接地線，第二接地線與導電板的尾端電氣連接。

作為上述技術方案的改進，所述磁輥包括鐵輥身，鐵輥身的中央設置轉軸，鐵輥身上還設置有最少四個圓形安裝孔，安裝孔以轉軸為中心在鐵輥身上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒。

作為上述技術方案的改進，所述磁棒與安裝孔之間的配合為過盈配合。

作為上述技術方案的改進，所述薄膜條包括基膜，基膜的上、下表麵分別設置有鐵層。

作為上述技術方案的改進，所述基膜的厚度與鐵層的厚度之間的比值為a，0.5≤a≤1。

作為上述技術方案的改進，所述薄膜條的厚度與金屬化薄膜條的厚度之間的比值為m，1≤m≤2。

本發明所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频利用靜電消除輥將金屬化薄膜條絕緣層上的靜電消除；利用薄膜條緊貼金屬化薄膜條的導電層，將金屬化薄膜條導電層上的靜電消除，利用磁輥保證薄膜條緊貼金屬化薄膜條的導電層，避免薄膜條被前進的金屬化薄膜條甩開。該金屬化薄膜91香蕉在线视频中的靜電消除裝置結構簡單，設備成本低，能夠有效的將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切後產品的質量，實施效果好，應用價值高。

附圖說明

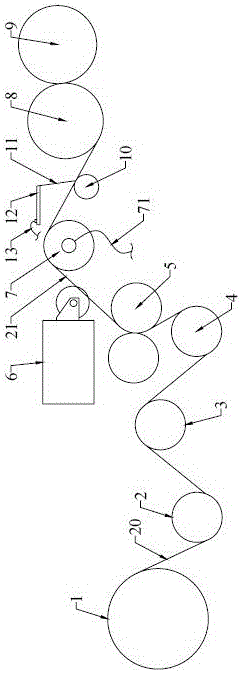

圖1為本發明所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频結構示意圖；

圖2為本發明所述磁輥結構示意圖；

圖3為本發明所述薄膜條結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，並不用於限定本發明。

如圖1所示，所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频，用來將原料膜20分切成若幹個金屬化薄膜條21，金屬化薄膜條21包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频包括放卷輥1、過渡輥2、張力調節輥3、引導輥4、賦能輥組5、切割機構6、靜電消除輥7、定速輥8、收卷輥9，所述靜電消除輥7與金屬化薄膜條21的絕緣層接觸，靜電消除輥7的外部設置有第一接地線71，第一接地線71與靜電消除輥7的輥軸電氣連接，所述靜電消除輥7和定速輥8之間設置有磁輥10，磁輥10與金屬化薄膜條21的絕緣層接觸，金屬化薄膜條21的上方設置有薄膜條11和導電板12，薄膜條11的下端與金屬化薄膜條21的導電層接觸，薄膜條11的上端與導電板12的首端電氣連接，導電板12的外部設置有第二接地線13，第二接地線13與導電板12的尾端電氣連接。

放卷輥1放出的原料膜20，依次經過過渡輥2、張力調節輥3、引導輥4、賦能輥組5，原料膜20被切割機構6分切成若幹個金屬化薄膜條21，金屬化薄膜條21依次經過靜電消除輥7、磁輥10、定速輥8後在收卷輥9上收卷形成符合標準的金屬化薄膜卷。張力調節輥3具有保證原料膜20在分切過程中不變形，不起皺的作用；賦能輥組5施加在原料膜20的兩麵，在傳送過程中，可將存在於原料膜20中的各種導電與半導電雜質清除，可有效地提高電容器的質量；靜電消除輥7將金屬化薄膜條21絕緣層上的靜電消除；薄膜條11具有導電性，並且薄膜條11還具有磁性，薄膜條11的下端在磁輥10的吸附下始終與金屬化薄膜條21的導電層接觸，薄膜條11、導電板12、第二接地線13具有導電能力，導電板12可選用銅板，金屬化薄膜條21中導電層上的靜電在薄膜條11的引導下被接地消除。金屬化薄膜91香蕉在线视频的靜電消除裝置包括靜電消除輥7、第一接地線71、磁輥10、薄膜條11、導電板12、第二接地線13，該靜電消除裝置能將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切後產品的質量，該靜電消除裝置結構簡單，設備成本低，實施效果好，應用價值高。

如圖2所示，所述磁輥10包括鐵輥身101，鐵輥身101的中央設置轉軸102，鐵輥身101上還設置有最少四個圓形安裝孔，安裝孔以轉軸102為中心在鐵輥身101上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒103。在磁棒103的作用下，鐵輥身101具有磁力，並且磁棒103在鐵輥身101上的分布均勻；磁棒103在磁力的作用下緊緊吸附在鐵輥身101上，不但安裝方便，而且還不損傷鐵輥身101。為便於安裝，所述磁棒103與安裝孔之間的配合為過盈配合。磁棒103被塞入安裝孔中後在磁力的作用下緊緊吸附在鐵輥身101上，即使磁輥10在轉動，磁棒103也不易被甩出；磁棒103與鐵輥身101之間的固定方式簡單，方便拆卸和維修。

如圖3所示，所述薄膜條11包括基膜111，基膜111的上、下表麵分別設置有鐵層112。基膜111可采用聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，鐵層112可通過電鍍工藝將單質鐵鍍在基膜111的上、下表麵，鐵層112能被磁輥10吸附，使得鐵層112能緊貼金屬化薄膜條21中導電層。由於基膜111的上、下表麵均有鐵層112，不但方便薄膜條11的使用，電鍍控製要求低，電鍍成本不高。所述基膜111的厚度與鐵層112的厚度之間的比值為a，0.5≤a≤1，鐵層112相對於基膜111來說，鐵層112的厚度越厚，在電鍍鐵層112時的控製精度以及電鍍難度也就越小，薄膜條11的製作成本就越低；並且鐵層112在緊貼金屬化薄膜條21中導電層時，鐵層112為電鍍層，表麵粗糙度非常小，不會 損傷金屬化薄膜條21中的導電層。薄膜條11的厚度與金屬化薄膜條21的厚度之間的比值為m，1≤m≤2，薄膜條11的厚度與金屬化薄膜條21的厚度相近，當薄膜條11的下端緊貼金屬化薄膜條21的導電層時，薄膜條11的機械性能跟金屬化薄膜條21的機械性能相近，使其能夠輕易的彎曲或者折疊，並且其對金屬化薄膜條21的導電層不會造成損壞。

以上所述僅為本發明的較佳實施例而已，並不用以限製本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護範圍之內。

技術特征：

1.一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，用來將原料膜（20）分切成若幹個金屬化薄膜條（21），金屬化薄膜條（21）包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜91香蕉在线视频包括放卷輥（1）、過渡輥（2）、張力調節輥（3）、引導輥（4）、賦能輥組（5）、切割機構（6）、靜電消除輥（7）、定速輥（8）、收卷輥（9），所述靜電消除輥（7）與金屬化薄膜條（21）的絕緣層接觸，靜電消除輥（7）的外部設置有第一接地線（71），第一接地線（71）與靜電消除輥（7）的輥軸電氣連接，其特征在於：所述靜電消除輥（7）和定速輥（8）之間設置有磁輥（10），磁輥（10）與金屬化薄膜條（21）的絕緣層接觸，金屬化薄膜條（21）的上方設置有薄膜條（11）和導電板（12），薄膜條（11）的下端與金屬化薄膜條（21）的導電層接觸，薄膜條（11）的上端與導電板（12）的首端電氣連接，導電板（12）的外部設置有第二接地線（13），第二接地線（13）與導電板（12）的尾端電氣連接。

2.根據權利要求1所述的一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，其特征在於：所述磁輥（10）包括鐵輥身（101），鐵輥身（101）的中央設置轉軸（102），鐵輥身（101）上還設置有最少四個圓形安裝孔，安裝孔以轉軸（102）為中心在鐵輥身（101）上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒（103）。

3.根據權利要求2所述的一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，其特征在於：所述磁棒（103）與安裝孔之間的配合為過盈配合。

4.根據權利要求1所述的一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，其特征在於：所述薄膜條（11）包括基膜（111），基膜（111）的上、下表麵分別設置有鐵層（112）。

5.根據權利要求4所述的一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，其特征在於：所述基膜（111）的厚度與鐵層（112）的厚度之間的比值為a，0.5≤a≤1。

6.根據權利要求5所述的一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，其特征在於：所述薄膜條（11）的厚度與金屬化薄膜條（21）的厚度之間的比值為m，1≤m≤2。

技術總結

本發明涉及一種帶靜電消除裝置的金屬化薄膜91香蕉在线视频，包括放卷輥、過渡輥、張力調節輥、引導輥、賦能輥組、切割機構、靜電消除輥、定速輥、收卷輥，靜電消除輥和定速輥之間設置有磁輥，磁輥與金屬化薄膜條的絕緣層接觸，金屬化薄膜條的上方設置有薄膜條和導電板，薄膜條的下端與金屬化薄膜條的導電層接觸，薄膜條的上端與導電板的首端電氣連接，導電板的外部設置有第二接地線，第二接地線與導電板的尾端電氣連接。該金屬化薄膜91香蕉在线视频中的靜電消除裝置結構簡單，設備成本低，能夠有效的將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切後產品的質量，實施效果好，應用價值高。

技術研發人員：劉同林

受保護的技術使用者：銅陵市超越電子有限公司

文檔號碼：201610721711

技術研發日：2016.08.25

技術公布日：2016.12.14
